JLS系列油浸式高压电力计量箱(三相三线二元件制)

概述

高压电力计量箱(不配电度表称组合互感器)交流油浸户外式(也适用于户内)，是直接测量高压线路中有功和无功电能的计量设备。适用于额定频率50Hz、60Hz的三相交流35kV、10kV、6kV、3kV电力系统网络上。它具有精度高、重量轻、安装方便和防窃电等优点，深受广大供电部门欢迎，对防止窃电，节约能源，加强供电管理具有主要作用。

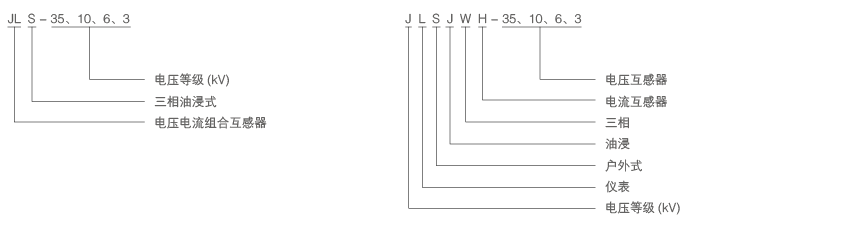

型号及含义

结构简介

三相三线二元件高压电力计量箱(组合互感器)由两只单相电压互感器连体成为(PT)及两只电流互感器(CT)组成，PT、CT均为电磁式，两只PT绕组采用V/V联结成三相测量装置，两只CT的一次绕组分别串连A、C相，箱体侧面焊有接地螺丝。

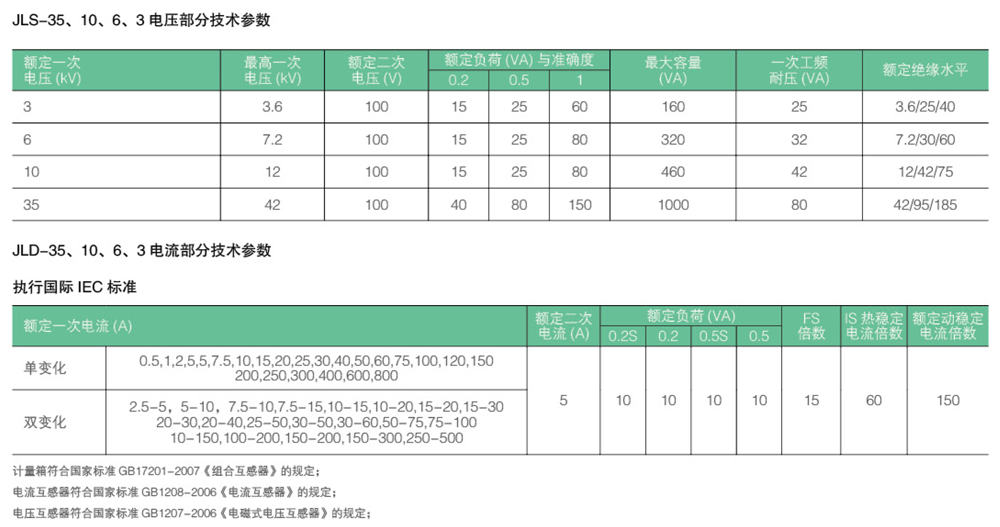

主要技术参数
